摘要,什么是35kv干式放電線圈；35kv干式放電線圈分類；35kv干式放電線圈的優點；35kv干式放電線圈的分類及安裝方式，注意事項。

　　35kv干式放電線圈簡述

　　35kv干式放電線圈用于35KV高壓的電力系統中與高壓并聯電容器連接，使電容器組從電力系統中切除后的剩余電荷迅速泄放，電容器的剩余電壓在規定時間內達到要求值.帶有二次線圈,可供線路監控.

　　因此安裝放電線圈是變電站內并聯電容器的必要技術安全措施，可以有效的防止電容器組再次合閘時，由于電容器仍帶有電荷而產生危及設備安全的合閘過電壓和過電流，并確保檢修人員的安全。

　　本產品帶有二次繞組，可供線路監控、監測和二次保護用。

　　有時放電線圈會用放電PT代替，電容器放電采用放電線圈還是電壓互感器主要看電容器的容量，一般小容量(<1.7Mvar)電容器組放電用電壓互感器即可，大容量電容器組（≥1.7Mvar）肯定要用放電線圈，否則會引起電壓互感器的燒毀或者爆炸。

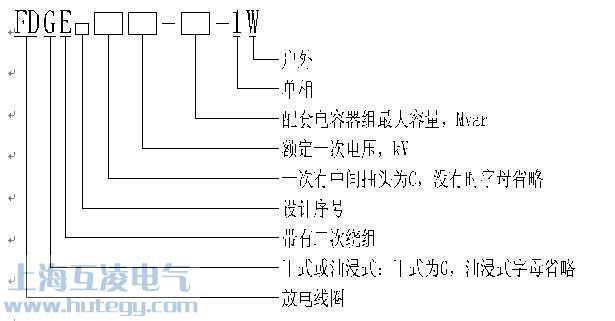

　　干式放電線圈型號說明

　　35kv干式放電線圈分類

　　全密封系列干式放電線圈

　　FDR35kV干式放電線圈

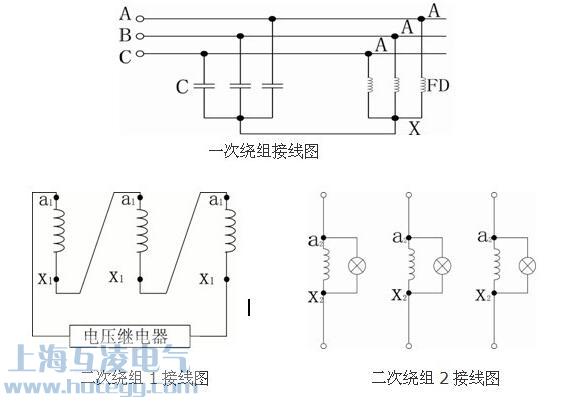

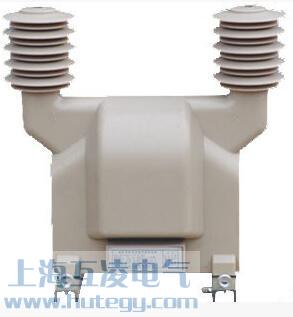

　　　　35kV干式放電線圈(開口)：本型放電線圈有一個二次繞組可以兼作電氣保護裝置用。

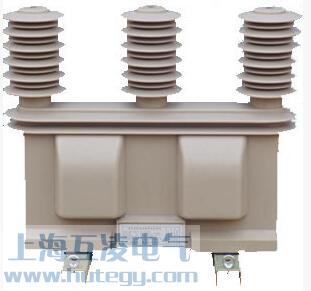

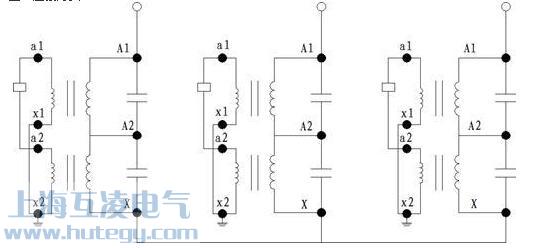

　  　35kV干式放電線圈(差壓)：本型放電線圈一次中間有抽頭，并有二個二次，電壓都為100V，供電壓差動保護用。

　　FDGRC-35W戶外干式放電線圈

　　干式放電線圈跟電壓互感器PT的區別

　　放電線圈適用于35kV及以下電力系統中,與高壓并聯電容器組并聯毗連,使電容器從電力系統中切除后的殘剩電荷迅速泄放,電容器的殘剩電壓在劃定時間內到達要求值.帶有二次線圈,可供線路監控.

　　放電線圈是電容柜經常使用的放電元件，有時放電線圈會用放電PT取代，電容器放電采用放電線圈仍是電壓互感器主要看電容器的容量，一般小容量電容放電用電壓互感器即可，年夜容量電容肯定要用放電線圈。在電容器停電時，放電線圈作為一個放電負荷快速泄放電容器兩頭的殘余電荷，尺度上高壓好象是要求退出的電容器在5分鐘之內要使其端電壓小于50V。

　　在運行時放電線圈作為一個電壓互感器使用，其二次繞組常接成啟齒三角，從而對電容器組的內部故障提供庇護(不能用母線上的PT)。我們常說電容器組的啟齒三角形庇護、不服衡電壓庇護，零序不服衡庇護現實就是這類庇護。而此種庇護年夜量地用在10KV的單Y接線的電容器組中。

　　干式放電線圈的優點

　　2.1采用環氧樹脂真空澆注結構，實現了無油化；

　　2.2完全免除了油滲漏、污染環境和易燃等缺點；

　　2.3產品結構簡單，安裝使用方便；

　　2.4加強的內外絕緣使產品有極高的安全性；

　　2.5產品維護簡單，只需在停電時擦去表面灰塵即可；

　　2.6產品堅固可靠，機械強度高。

　　3. 使用條件

　　3.1.安裝地點

　　3.1.1安裝位置：戶內或戶外；

　　3.1.2環境溫度：－40～＋45℃；

　　3.1.3海拔：不超過1000米；

　　3.2安裝使用環境

　　3.2.1無腐蝕性氣體、蒸汽，無導電性或爆炸性塵埃；

　　3.2.2安裝場所無劇烈的機械振動；

　　3.2.3最大風速：35m/s；

　　3.2.4放電線圈能在1.1倍額定電壓下長期運行

　　結構特點：

　　a.產品采用優質絕緣介質及先進真空澆注工藝，確保各項電氣性能指標；

　　b.設計參數合理，準確度高，伏安特性?xún)?yōu)良（1.5倍額定電壓范圍內，鐵芯未見明顯飽和的趨勢，保證線形度）；

　　c.結構簡單，安裝使用非常方便，維護簡單；

　　d.采用進口環氧樹脂真空澆注為主絕緣，絕緣性能優良，機械強度高，并實現了無油化，完全免除了油滲漏、污染環境和易燃易爆等特點。

　　接線方式

放電線圈與電容器的接線方式

　　注意事項

　　1放電線圈必須使用包裝箱包裝；并在包裝箱中固定，箱外要有型號和搬運禁忌標志。

　　2放電線圈應保存在防雨雪、沒有腐蝕性氣體、相對濕度不大于95%的地方。

　　3放電線圈供電氣連接的接觸面在運輸和儲存期間應有防腐措施。

　　4放電線圈一次回路通過電流小于1A，請不要使用硬質導線（如鋁排、銅排等）并聯放電線圈至電容器組（導線截面不要超過20mm2）。

　　注：嚴禁使用硬質導線直接連接放電線圈，否則會造成一次開路，產品報廢。

　　請不要使用放電線圈套管作為母線的支撐點。

　　每臺放電線圈附有下列文件：

　　產品合格證：1份；

　　出廠試驗記錄：1份；

　　使用說明書：1份；

　　 驗收試驗

　　外觀檢驗

　　絕緣電阻測量

　　工頻耐受電壓（干）試驗

　　比值差試驗（必要時）
